无源晶振1脚怎么判断?别再只看“缺角”

时间:2025-06-13 来源:


在电子玩具、电视遥控器中,晶振是不可或缺的时钟源元器件,它的引脚定义影响整个电路的稳定性。最近和客户沟通中发现一个问题:
“你们这颗晶振怎么缺角不在1脚?是不是搞错方向了?”
其实,缺角 ≠ 一定是1脚。特别是在常见的无源贴片晶振中,“缺角”更像是生产结构的差异,而不是标准识别方式。今天我们就带大家搞清楚:到底怎么识别晶振的引脚?
一、什么是无源晶振?
无源晶振(Passive Crystal)是一种不带内部驱动电路的石英晶体器件,常用于 MCU、通信模块等系统中,为其提供精准稳定的频率基准。常见封装包括:SMD3225、SMD2520、SMD2016 等。


二、误认缺角为1脚?不如直接看丝印更准确
很多用户判断1脚最常用的方法是“看缺角”,但我们必须强调:
1、以缺角为1脚:缺角位置不统一,部分型号缺在1脚,有的缺在4脚,❌不推荐
2、以丝印为基准:丝印正面朝上,左下角为1脚,右上为3脚。✅推荐
✅ 我司统一采用“丝印正面左下为1脚”的引脚标识方式,适用于所有批次的无源晶振。

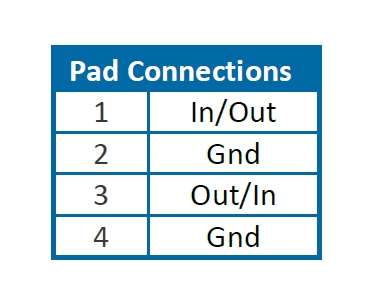

无源晶振的标准引脚功能:


由于1脚和3脚为功能脚,2脚和4脚则为接地或悬空的对称结构,因此即便将晶振旋转180度安装,1 脚与3 脚互换位置,也不会影响电气功能或振荡效果。晶振仍可正常工作,无任何性能损失。

三、实际出货:为什么缺角不固定?
这正是许多客户产生疑惑的根源。

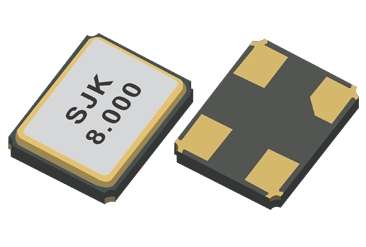

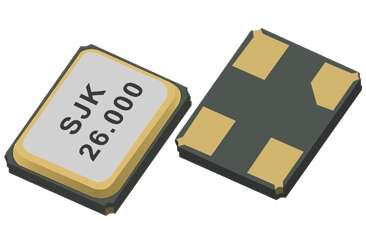

在晶振的生产过程中,不同工厂或同一型号在不同批次中,Pad 1 或 Pad 3 缺角并无统一标准,这属于外观结构设计差异,非功能性错误。
所以,不要再盯着缺角找1脚了,识别晶振请看丝印正面。
四、怎么快速识别晶振脚位?
找到丝印面:即晶振上有印字的一面;
左下角 = 1脚;
逆时针方向为 2、3、4 脚。




若缺角位置与图示不符,请忽略缺角位置,以丝印朝向为准

五、用户提问:焊反了怎么办?
“无源晶振没有极性,正反都行。”这其实很多工程师都清楚,但面对焊板时,仍忍不住在意方向。
问:我把晶振装反了,能用吗?
答:如果你使用的是四脚对称结构(如SMD3225),180°焊反不会影响功能,因为:
1、3脚为功能脚,对调也正常;
2、4脚对称接地,不变。
但仍建议按照标准方向焊接,以便维护和检测。
结语:每一脚定义,都关乎系统稳定。
无源晶振虽小,却决定着整个系统的节奏与稳定。任何焊接偏差都可能影响整机系统的稳定性。我们坚持:
✅ 出厂丝印一致;

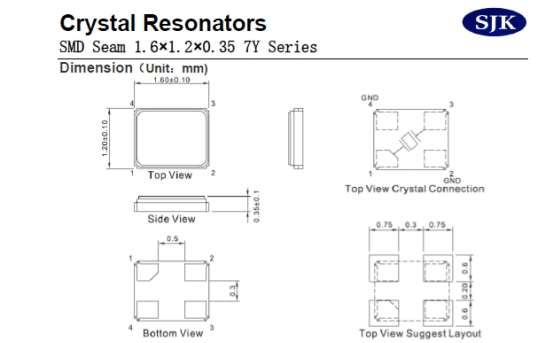

✅ 封装规格书一致
✅ 技术支持快速响应。
如需SJK晶振规格书、产品资料或脚位确认,请随时联系我们,我们专业团队在线回复。
