在电子设计选型中，经常遇到“有源晶振能否替代无源晶振”的疑问。答案是：能否替代，关键看应用场景和设计阶段！ 简单粗暴地互换往往行不通，但在特定条件下，替代不仅是可能的，甚至能带来优势。让我们从工程师最关心的角度来分析。
为什么说已经设计好的电路是不可以替代的呢？这就要从它们的结构说起：
我们要知道，无源晶振是一个无极性的元器件，我们从它的尺寸图就能看到，真正起作用的只有两个引脚。如果是四脚贴片无源晶振产品，基本都是1脚和3脚，无论怎么翻转，都是没有影响的，内部结构图也明确标注了晶片是通过这两个脚来连接的（见图1）。

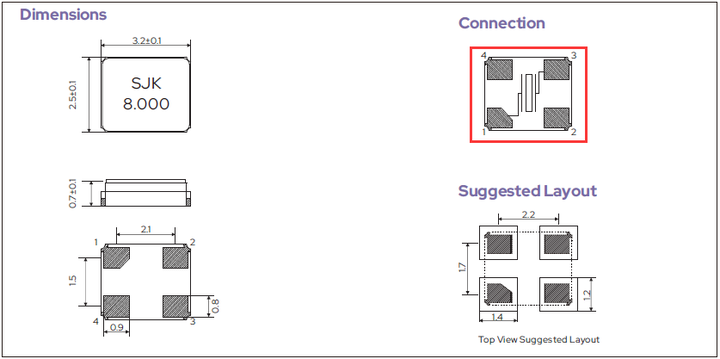

图1(我司的7U系列SMD3225无源晶振产品尺寸图)
我们看它的尺寸图和引脚功能说明就会发现，有源晶振的引脚各有用途：
1脚一般有NC(No Connected不连接)或3-state(三态脚)
如图2，故如果是已经设计好的电路，是无法进行替代的，如果非要替代，那么就只能重新设计电路板。

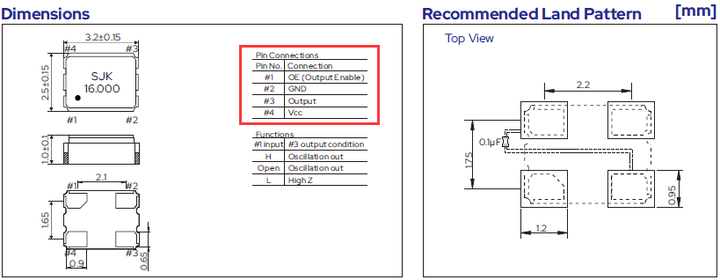

图2(我司的3N系列SMD3225有源晶振产品尺寸图)
在设计初期选择时钟方案时，有源替代无源需重点评估以下因素：
■ 简化设计，节省空间： 有源晶振内置振荡电路，省去了外部匹配电容和振荡器电路。对于空间受限的紧凑型设备（如IoT模组、可穿戴设备），这能显著精简PCB布局，降低设计复杂度。
■ 追求更高稳定性： 有源晶振通常提供更优异的频率精度和温度稳定性。在通信基站、精密测试仪器、工业控制等高要求系统中，选择有源晶振是保障信号质量和系统可靠性的关键。
■ 成本敏感型应用： 有源晶振成本通常高于无源晶振+外部电路的组合。在量大、对时钟精度要求不苛刻的消费类产品（如基础型家电、玩具）中，无源方案更具成本效益。
■ 超低功耗需求： 有源晶振自身功耗高于无源晶振。对于依赖电池供电、续航至上的便携设备（如TWS耳机、智能手表），无源方案往往是更优的低功耗选择。
“能否替代”并非简单的是非题。关键在于明确设计目标：是追求极致稳定与集成度，还是严控成本与功耗？在项目设计初期，透彻理解这两种时钟方案的核心差异与应用边界，才能做出最优的技术选型决策。选择适合的时钟源，是系统稳定运行的基石。
