晶振核心是石英晶片,利用压电效应实现频率稳定。电压致晶片机械振动,振动又生交变电场形成稳定振荡信号,其怕摔因内部晶片脆弱,跌落易断裂或频率偏移。
答:不会。晶振纯物理压电效应工作,无电离辐射及电磁污染,符合如IEC 61000这类国际电子设备安全标准。
答:不可能起振。振荡需依赖外部电路提供驱动电流(有源晶振)或匹配电容(无源晶体)。短路等同于切断能量供给,原理上无法产生振荡。
3:有源晶振需外接电容吗?对比无源晶振,主要多加了一个振荡IC
答:通常不需要。有源晶振内部已集成振荡电路和负载电容(常见15pF),直接输出方波信号。但若设计手册特殊注明,则需遵循规格。
答:无电压属性。其工作电压由连接的MCU振荡电路决定,需查阅单片机数据手册匹配。
5、无源晶振(Xtal-quartz crystal)四个脚有什么用?
一般4PIN贴片晶振,1、3脚为功能脚,2、4脚为接地,没有极性。
一般情况,同一频率的晶振,封装尺寸越小,电阻越大。

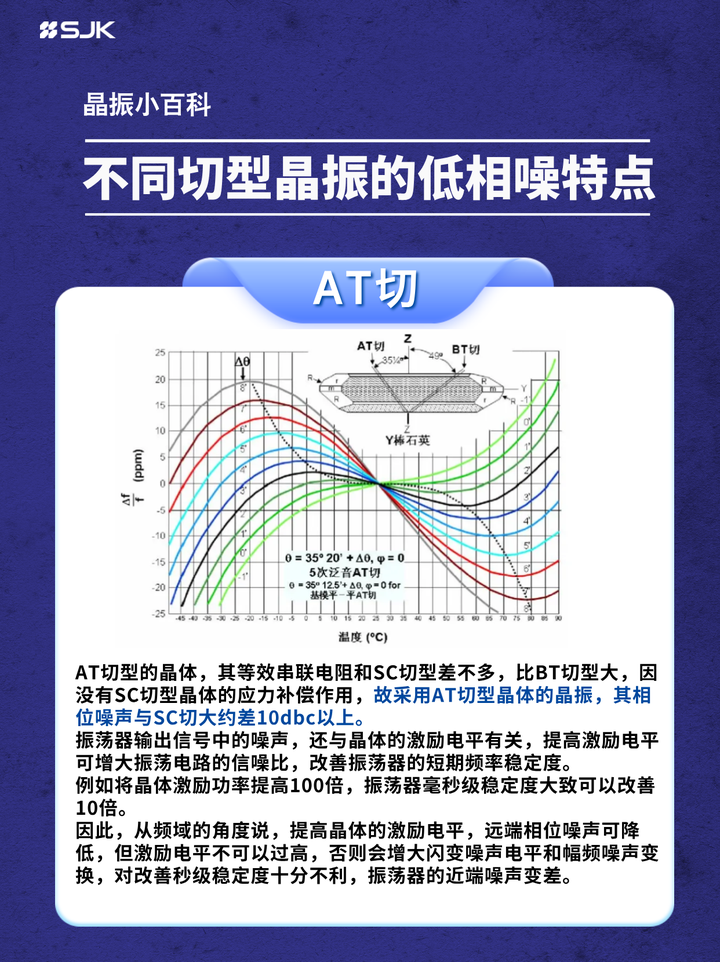

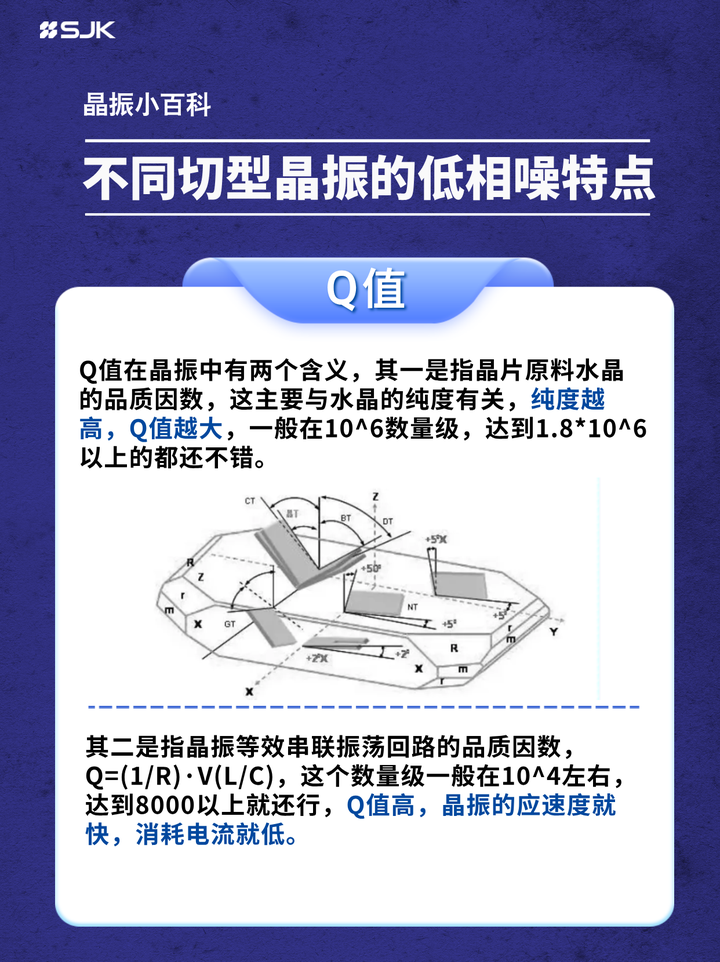

AT切为在晶棒的Z轴上按+35°左右的角度切割晶片,AT切:现阶段量产晶振的石英晶片切割方式均为AT切
较好的频率稳定性,更薄,体积可以做得很小,Q值更高,可制作高Q值的超精密晶体
