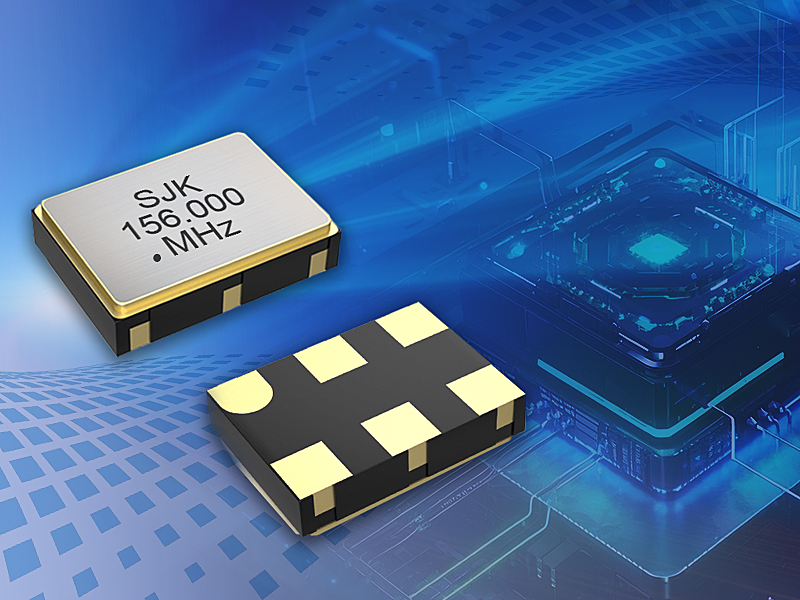

晶振常见输出模式解析：CMOS、LVPECL、HCSL、LVDS、削峰正弦波及正弦波的区别

常见的晶振输出模式都是什么意思，他们有什么区别？cmos、lvpecl、HCSL、LVDS、削峰正弦波、正弦波

1. CMOS

● 定义与特点

属于方波输出，通过电压控制逻辑电平

优点：功耗低、噪声容限高、输入阻抗大，适合直接驱动逻辑电路（如MCU或FPGA）

缺点：传输延迟较慢，高频性能受限。

● 应用场景

单片机、嵌入式系统、工控系统、通讯等

2. LVPECL

● 定义与特点

一种差分方波输出，电压摆幅大（600-1000mV），适用于高频。

优点：抖动性能优异、抗干扰能力强、驱动长距离传输线能力强。

缺点：功耗较高。

● 应用场景

光模块、千兆以太网、PCI Express接口、高速通信设备。

3. LVDS

● 定义与特点

差分方波输出，电压摆幅小（约350mV）适用于高频。

优点：低功耗、低电磁干扰（EMI）、适合高速数据传输（可达2.1GHz）。

缺点：抖动性能略逊于LVPECL，PCB布线要求严格（差分线需等长）。

● 应用场景

音视频处理、服务器、高速通信、光通讯、光模块、背板通信。

4. HCSL

● 定义与特点

专为高速串行通信设计的差分方波输出，电压摆幅低，功耗极低，抖动最小。

优点：适合高速接口（如PCI Express）、支持低电压（1.8V或更低）。

缺点：需复杂端接电路，设计难度较高。

● 应用场景

服务器主板、网络设备、高速数据通路。

5. 削峰正弦波（Clipped Sine Wave）

● 定义与特点

在正弦波波峰处“削顶”，接近方波但保留部分正弦特性，谐波分量较少。

优点：降低EMI、相位噪声小、温度稳定性高，适合对信号纯净度要求高的场景。

缺点：驱动 带载能力弱。

● 应用场景

温补晶振（TCXO）、卫星 定位、射频前端、医疗设备、精密测量仪器。

6. 正弦波（Sine Wave）

● 定义与特点

标准正弦波形，谐波分量极小，通常由无源晶振或射频专用有源晶振输出。

优点：EMI低

缺点：驱动能力弱。

● 应用场景

射频信号处理、混频器、无线通信模块等 。

选型建议

● 高频高速场景：优先选择LVPECL或HCSL，兼顾速度和抖动性能

● 信号纯净度：削峰正弦波和正弦波适合射频及精密测量

● 成本与复杂度：CMOS适合低频简单系统，而差分模式需额外端接电路
